PRIMUS 71Lの修理



先日の山鍋で破損した「PRIMUS 71L」を修理しました

状態は
PRIMUS 71Lの修理_d0144550_11373259.jpg
ガソリンの入れ過ぎが原因か反射板に穴が空いてしまいました

それと同時に安全弁からも炎が上がり,ケースのフタ部に張ってあった「PRIMUS 」のステッカーも黒焦げになってしまいました
PRIMUS 71Lの修理_d0144550_11373221.jpg
裏返すとこんなふうになってました

これが無いと次回の山鍋の開催が危ぶまれます
そこで修理

お金があるのなら(普通の人は)「スベア123」用のこんなスペアパーツも入手可能なんですが
PRIMUS 71Lの修理_d0144550_11425353.jpg
こんなのに¥5,307も出せませんゼ

ってことで、修理です

使用時は真ッ赤赤になるのでハンダ付けやロウ付けではダメ
そこで、いっそ真鍮板を板金して切り出すという方法もありますが
廃物利用が得意な私は

コレだ!
PRIMUS 71Lの修理_d0144550_11373279.jpg
シュガーポット用のステンのスプーン

Rもちょうど良く、反射板の直径(30mm)より少し大きいくらいです

まず
PRIMUS 71Lの修理_d0144550_11373336.jpg

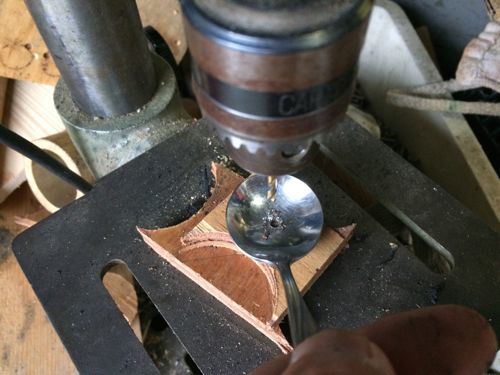

適当に中心部に3mmの穴を開けます

そこに3mmのビスとナットを止めます
PRIMUS 71Lの修理_d0144550_11373304.jpg

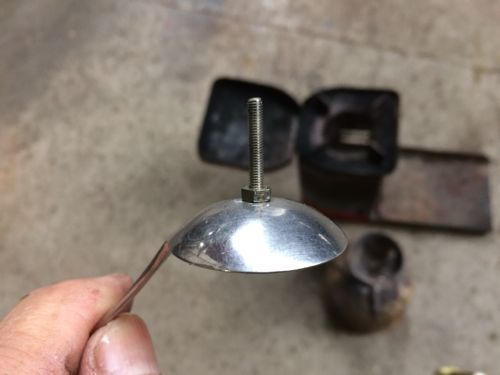

こんな感じで、次は柄をカットし

PRIMUS 71Lの修理_d0144550_11373313.jpg
その3mmビスをボール盤で咥えて、回しながらグラインダでカット
(我ながら頭がイイ)

ノギスで計りながら
PRIMUS 71Lの修理_d0144550_11373315.jpg
30mmφに加工が出来ました

今度はビスを外して、4mmのネジ切り

PRIMUS 71Lの修理_d0144550_11373356.jpg
一応、垂直にするためボール盤で最初咥えます

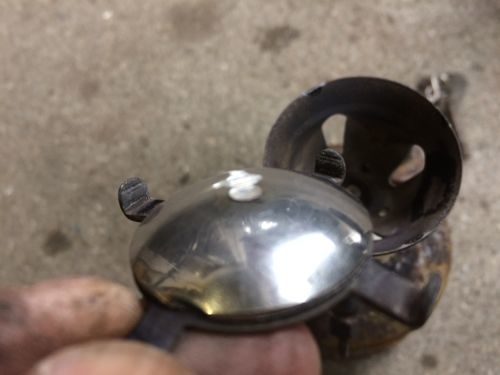

上から4mmのステンのビスで反射板と固定

PRIMUS 71Lの修理_d0144550_11373395.jpg
突き出た部分はグラインダーで削って完成

PRIMUS 71Lの修理_d0144550_11373382.jpg

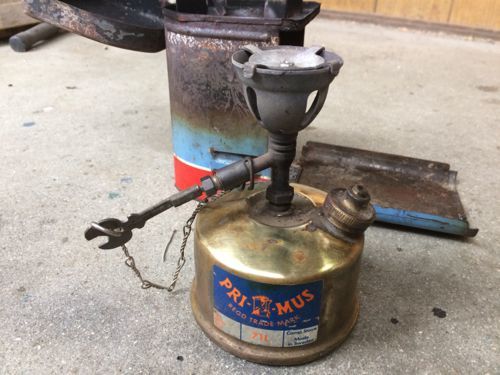

ほら完成、ついでにボディーも少し磨いてやりました

PRIMUS 71Lの修理_d0144550_11595011.jpg
ほ〜れ、これで元通り完成
またまた爆音が蘇りました


PRIMUS 71Lの修理_d0144550_12042879.jpg
これで次回も山鍋ができます
安心して下さい
